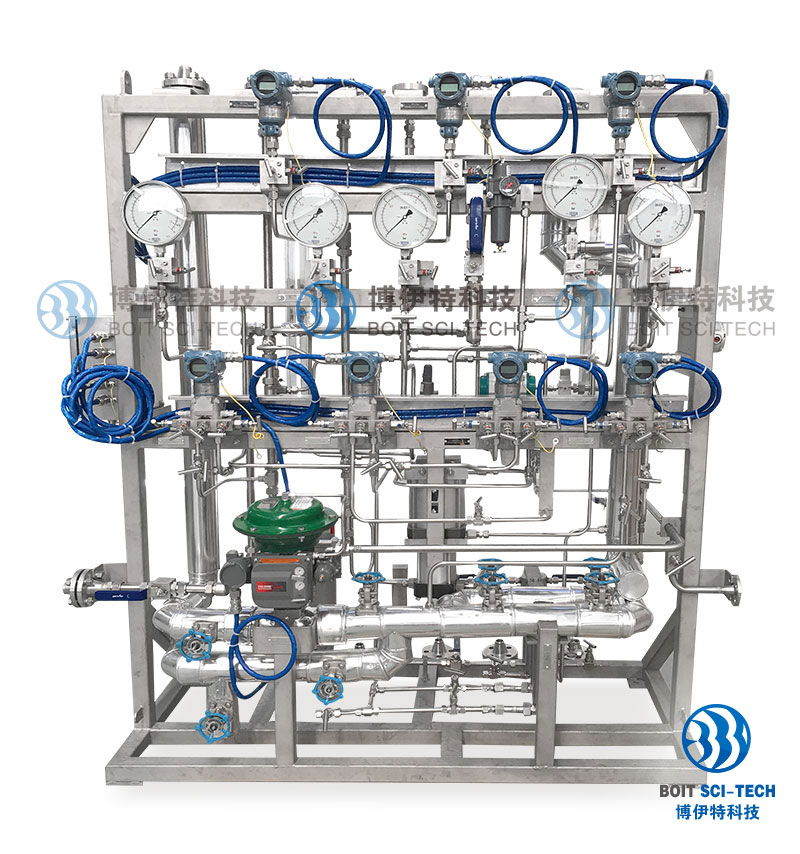

干气密封控制盘系统

dry_running_gas_seals_control_panel_system

干气密封控制盘用于监控离心压缩机内的干气密封,并可分为三个部分:⑴.主密封供气系统;⑵.隔离密封供气系统;⑶.一级密封泄漏系统。

⑴.主密封供气系统

干气密封的控制主要控制密封端面间的通过密封气流的微小间隙。这个微小的间隙依靠不含有比间隙尺寸大的颗粒的气体维持。控制盘的特性是密封气体进行过滤过程,以满足高洁净度的要求、延长密封寿命、防止在静环后面积聚污染物。

     压缩机的每端都装有串联干气密封,以密封压缩机内的压力,尽管他们在设计时以压缩机出口压力为参考。每端的串联密封的压力都被维持在高于连接到密封的工艺气的压力。这样就确保了在密封腔能够维持一个清洁的环境。只有少量的预期内的泄漏可以通过每端密封的一级密封端面。

⑵.隔离密封供气系统

隔离密封供气系统在主密封与轴承腔间形成一气体屏障,防止轴承油进入密封体。控制盘上配有该路氮气的过滤、监控和调节设备。

⑶.一级密封泄漏系统

正常运行时,从一级密封泄漏出的少量氢气被排入火炬。排入火炬之前,泄漏气体的压力用压力计监视,压力变送器远传监控。

泄漏气体流经测量孔板检测流量,用流量变送器现场及远传监控流量。最后泄漏气体经单向阀排入火炬。
